از اتصالات کوپلی (Coupling) برای اتصال دادن لوله‌ها به‌ویژه در سیستم‌های حمل مایع استفاده می‌کنند. این تجهیزات کارکردی ساده و در عین حال، ضروری دارند؛ یعنی اتصال دادن دو لوله هم‌قطر برای برقرار کردن جریان مستقیم و بدون وقفه. با ادامه این مطلب همراه باشید تا به اختصار انواع مختلف، جنس، کاربردها و مزایای این اتصالات را بررسی کنیم.
چرا اتصالات کوپلی را در سیستم‌های لوله‌کشی به کار می‌برند؟
این اتصالات را در واقع، باید راهکاری ساده و کارآمد برای ایجاد کردن، توسعه دادن و نگهداری سیستم‌های حامل مایعات بدانیم. آن‌ها مسیر مداوم جریان را تضمین و تغییرات سیستم را تسهیل می‌کنند و در برخی موارد، دستتان را برای جداسازی آسان آن در نقاط خاص باز می‌گذارند. بنابراین، فراگیری کاربرد این محصولات را می‌توانیم در سه علت اصلی زیر جستجو کنیم.
- فراهم کردن مسیرهای جریان پیوسته: وظیفه اصلی این اتصالات متصل کردن مستقیم دو بخش لوله است. لذا جریان بی‌وقفه مایع یا گاز را امکان‌پذیر می‌کنند. در نتیجه، به کمک این تجهیزات امکان ایجاد مسیرهای طولانی لوله‌کشی بدون نیاز به اصلاح خود لوله‌ها فراهم می‌شود.
- تسهیل گسترش و تعمیر سیستم: اتصالات کوپلی گسترش سیستم‌های لوله‌کشی موجود را آسان می‌کنند. کافی است آن‌ها را به هر بخش لوله برای طولانی‌تر کردن کار اضافه کنید. همچنین، اگر بخشی از لوله به دلیل آسیب یا فرسودگی نیاز به تعویض داشته باشد، کوپلینگ‌ها با جداسازی بخش مشکل‌دار، امکان تعمیر هدفمند آن را فراهم می‌کنند.
- فراهم کردن امکان جداسازی قطعات (در برخی اقسام اتصالات): جداسازی برخی طرح‌های خاص این تجهیزات مانند اقسام فلنجی یا فشاری آسان است. این ویژگی را باید برای اهداف تعمیر و نگهداری مفید بدانیم؛ چرا که امکان دسترسی به بخش‌های خاصی از لوله را برای تمیز کردن، بازرسی یا اصلاح فراهم می‌کند. به‌عنوان مثال، اتصالات کوپلی فلنجی را معمولاً در لوله‌های دارای قطر بزرگ استفاده می‌کنند که ممکن است نیاز به جداسازی مکرر داشته باشند.

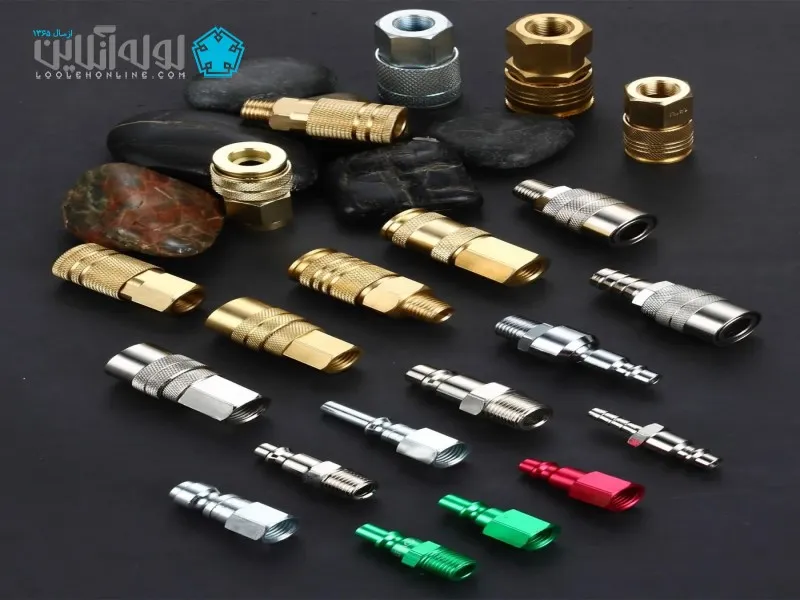

انواع اتصالات کوپلی کدامند؟
این محصولات را با طرح‌های متنوعی تولید و عرضه می‌کنند که مطابق با نیازهای مختلف لوله‌کشی هستند. در زیر به تفکیک رایج‌ترین انواعشان را مرور می‌کنیم.
- سوکت (Socket): این اتصالات بدنه‌ای استوانه‌ای با سوکت‌های داخلی در دو طرفشان دارند. انتهای ساده لوله‌ها را در این سوکت‌ها قرار می‌دهند و سپس به کمک سیمان مخصوص (برای پلاستیک) یا رزوه (برای فلز) محکم می‌شوند.
- رزوه‌ای (Threaded): این نوع را معمولاً به‌عنوان نیپل (Nipple) می‌شناسند. این اتصال دارای رزوه‌های خارجی (نری) در هر دو سر است. آن‌ها با پیچ شدن در سایر لوله‌ها اتصال ایمن و مقاومی را در برابر نشتی فراهم می‌کنند.
- فشرده‌سازی (Compression): این اتصالات کوپلی برای موقعیت‌هایی مناسب هستند که نیاز به نصب یا برداشتن آسان دارند. آن‌ها از حلقه و مهره فشرده‌سازی برای آب‌بندی محکم در اطراف لوله استفاده می‌کنند.
- فشاری (Push-to-Connect): اتصالات فشاری از مکانیزم خاصی برای اتصال استفاده می‌کنند؛ به این‌صورت که هنگام وارد شدن لوله در محل مورد نظر بر رویش قفل می‌شوند. آن‌ها برای کاربردهایی رایج هستند که نیاز به اتصال و قطع مکرر دارند.
- فلنجی (Flange): عمدتاً برای لوله‌های دارای قطر بزرگ‌تر استفاده می‌شوند. آن‌ها از دو نیمه فلنجی تشکیل شده‌اند که یک واشر در میانشان قرار می‌گیرد. این طراحی امکان جداسازی آسان اتصال را فراهم می‌کند.
- انعطاف‌پذیر (Flexible): این اتصالات کوپلی بدنه انعطاف‌پذیری دارند که می‌تواند ناهماهنگی، لرزش و انبساط حرارتی بین لوله‌ها را خنثی کند. آن‌ها را به‌ویژه برای اتصال دادن لوله‌های ساخته شده از مواد غیرمشابه به کار می‌برند.

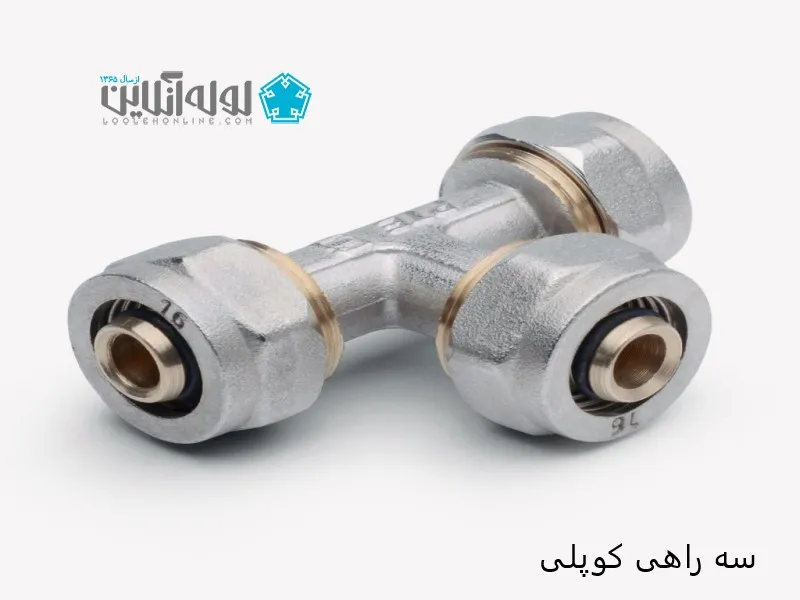

اتصالات کوپلی را از چه جنسی می‌سازند؟
جنس این اتصالات باید با لوله‌هایی که متصل می‌کنند و سیال مورد نظر برای حمل سازگار باشد. در ادامه نگاهی به برخی از مواد رایج در تولید آن‌ها می‌اندازیم.
پلی وینیل کلراید (پی وی سی)
این ماده را باید گزینه‌ای به‌صرفه و مقاوم در برابر خوردگی بدانیم، کوپلینگ‌های PVC عمدتاً برای لوله‌کشی و زهکشی آب سرد مناسب هستند. آن‌ها را با ضخامت‌های مختلفی عرضه کرده‌اند تا بتوانند مقادیر فشار کاری انواع سیستم‌ها را تحمل کنند.
پلی وینیل کلرید کلردار (CPVC)
اتصالات کوپلی CPVC با تحمل کردن دمایی بیشتر از استقامت PVC استاندارد، برای خطوط آب گرم مناسب هستند. این ماده در واقع، همان PVC است اما با کلر اضافی. کلر CPVC باعث مقاومت بیشترش در برابر دماهای زیاد می‌شود. این ماده به‌صرفه و در برابر خوردگی مقاوم است؛ اما یادتان باشد که بازه حرارتی مشخصی دارد.
پلی اتیلن متقاطع (PEX: Cross-linked Polyethylene)
آن را به انعطاف‌پذیری و سهولت نصبش می‌شناسند. PEX انتخاب محبوبی برای خطوط آب آشامیدنی است؛ در واقع، این اتصالات کوپلی را معمولاً از جنس برنج یا نوع خاصی از پلاستیک طراحی می‌کنند.
برنج و فولاد ضدزنگ
اتصالات برنجی را باید قوی و در برابر خوردگی مقاوم بدانیم. آن‌ها را معمولاً در سیستم‌های لوله‌کشی آب و گاز به کار می‌برند. این تجهیزات را بسته به نوع اتصالشان می‌توانیم به‌صورت لحیم‌کاری، رزوه‌ای و … نصب کنیم. از طرفی، اتصالات کوپلی فولادی محصولاتی مناسب و مقاوم برای محیط‌های پرفشار و دارای دمای زیاد یا مواد خورنده هستند.

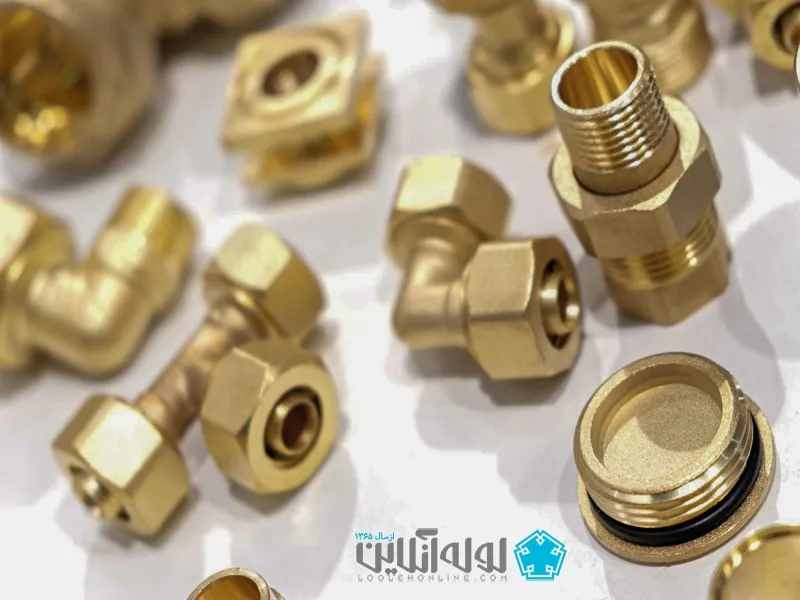

مهم‌ترین کاربردهای اتصالات کوپلی کدامند؟
این اتصالات در صنایع و پروژه‌های بسیاری کاربرد دارند. در زیر به نمونه‌های رایجشان اشاره می‌کنیم.
- لوله‌کشی خانگی و صنعتی: برای اتصال دادن لوله‌ها در سیستم‌های توزیع آب سرد و گرم، خطوط زهکشی و هواکش‌ها ضروری هستند. همچنین، نقش مهمی در تأسیسات صنعتی برای انتقال دادن مایعات، گازها و مواد شیمیایی دارند.
- سیستم‌های گرمایش، هوارسانی و تهویه (HVAC): اتصالات کوپلی برای اتصال لوله‌های سیستم‌های HVAC و انتقال دادن آب، خنک‌کننده‌ها یا میعانات به کار می‌روند.
- سیستم‌های آبیاری: این اتصالات با تسهیل ساخت سیستم‌های آبیاری بارانی و قطره‌ای، به توزیع کارآمد آب کمک می‌کنند.
- سیستم‌های استخر و آبگرم: برای اتصال دادن لوله‌ها در سیستم‌های فیلتراسیون، گردش آب و نظافت استخر کاربرد دارند.
سخن پایانی
اتصالات کوپلی را باید اجزای ضروری سیستم‌های لوله‌کشی و مکانیکی بدانیم. وظیفه اصلی آن‌ها اتصال دادن ایمن و ضدنشتی دو لوله به یکدیگر است. این محصولات را در اشکال، اندازه‌ها و با جنس‌های مختلفی طراحی و تولید کرده‌اند. هر کدام از آن‌ها الزامات خاصی را بسته به نوع کاربرد، محیط و سیال مورد نظر تأمین می‌کنند. بنابراین، آگاهی یافتن از انواع مختلف، جنس و کاربردهای این اتصالات کمکتان می‌کند تا تصمیمات صحیحی را در خصوص انتخاب و خریدشان بگیرید. البته برای انتخابی مناسب، لازم است معیارهایی مانند قطر لوله و رتبه‌بندی فشار آن را هم در نظر بگیرید.
